超声波液位测量
█ 引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点,所以被广泛应用于液位测量。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
█ 超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值L与声速C和传输时间T之间的关系可以用公式表示:
L=C×T/2
[公式说明] 式中L为测量的距离长度;C为超声波在空气中的传播速度;T为测量距离传播的时间差(T为从发射到接收的时间)。

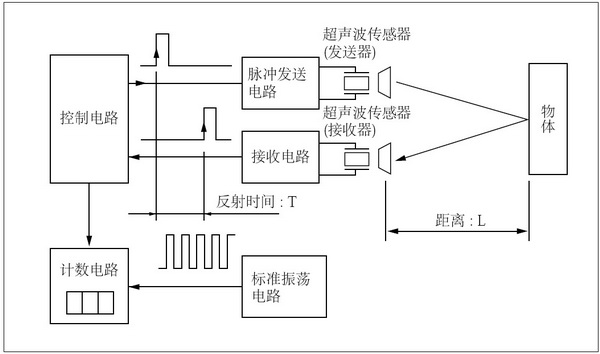

超声脉冲信号测距的工作原理
█ 超声波脉冲信号发生电路例示

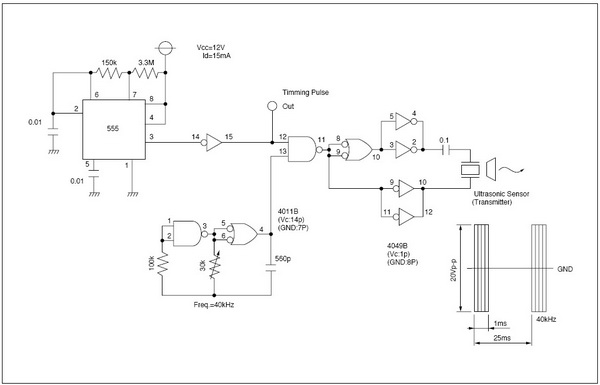

超声波脉冲信号发生电路例示
█ 超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位,灌装液位等,根据不同的需求均可设计出不同的超声波液位计。
